MDSH0850系列高分辨率连续变倍单筒视频显微系统包括MDSH0850、MDSH0850C、MDSH0850-D、MDSH0850C-D四种类型（区别：MDSH0850C含同轴照明；MDSH0850-D变倍时整数倍带定位装置；MDSH0850C-D含同轴照明，变倍时整数倍带定位装置），采用无限远光学系统和同轴照明光学系统，具有高分辨率和高清晰度品质。适用于电子设备、半导体、LCD、LED等领域的数码成像观察、检测和测量。可使用LED或光纤冷光源同轴照明，满足观察不同物体的需要。
MDSH0850系列高分辨率连续变倍单筒视频显微系统
主要技术规格：
物镜连续变倍范围0.75X～5X
标准总倍率： 0.75X～5X，扩展总倍率：0.11X～50X（使用附加物镜和各倍率CCD接头）
可调光高亮度LED同轴照明（MDSH0850C）
全程齐焦，照明均匀，高分辨率。
支架与主机配合尺寸：Φ45mm
0.3X、0.5X、1X（标准配置）、1.5X、2X 五种倍率CCD接头可选
0.3X、0.5X、0.75X、1X（标准配置）、1.5X、2X、5X附加物镜可选
多种辅助光源，底座可选（CCD为选购件）
调整说明：松开升降组上面的两颗螺丝，CCD接头可360°旋转，可用于调整CCD的方向；同时松开有滚花纹零件的三颗螺丝，旋转有滚花纹的零件，可实现高、低同焦面。仪器最上端的三颗螺丝可用于CCD靶面不在中心时的调整。
|
|
产品标准配置表：
|
|
部件
|
型号
|
MDSH0850
(MDSH0850-D)
|
MDSH0850C
(MDSH0850C-D)
|
备注
|
|
主机
|
DSH0850
(DSH0850-D)
|
•
|
|
含1X CCD接头，1X附加物镜
|
|
DSH0850C
(DSH0850C-D)
|
|
•
|
含同轴照明器，1X CCD接头，
1X附加物镜
|
|
底座
|
SD1
|
•
|
•
|
|
|
LED光源
|
|
|
•
|
含调光器，LED灯，输入、输出电源线
|
|
以下主机含有前组物镜微调机构：
说明：
C 表示同轴照明。
P 表示同轴照明带偏光。
D 表示变倍时整数倍带定位装置。
DSH0850-A1主机、DSH0850C-A1主机、DSH0850-A1D主机、DSH0850C-A1D主机、
DSH0850-A主机、DSH0850C-A主机、DSH0850-AD主机、DSH0850C-AD主机
支架与主机配合尺寸：Φ39.65mm
主要光学参数：
|
物镜
|
CCD接头
|
|
|
0.3X
|
0.5X
|
1X
|
1.5X
|
2X
|
|
0.3X
|
光学放大倍率
|
0.07X～0.45X
|
0.11X～0.75X
|
0.225X～1.5X
|
0.34X～2.25X
|
0.45X～3X
|
|
视场范围(mm)
|
51.4X68.6
～8X10.67
|
32.7X43.6
～4.8X6.4
|
16X21.3
～2.4X3.2
|
10.6X14.12
～1.6X2.13
|
8X10.67
～1.2X1.6
|
|
工作距离(mm)
|
293
|
|
0.5X
|
光学放大倍率
|
0.11X～0.75X
|
0.19X～1.25X
|
0.375X～2. 5X
|
0.56X～3.75X
|
0.75X～5X
|
|
视场范围(mm)
|
32.7X43.6
～4.8X6.4
|
18.9X25.3
～2.88X3.84
|
9.6X12.8
～1.44X1.92
|
6.4X8.6
～0.96X1.28
|
4.8X6.4
～0.72X0.96
|
|
工作距离(mm)
|
175
|
|
0.75X
|
光学放大倍率
|
0.17X～1.125X
|
0.28X～1.875X
|
0.56X～3.75X
|
0.84X～5.625X
|
1.125X～7.5X
|
|
视场范围(mm)
|
21.2X28.2
～3.2X4.27
|
12.9X17.1
～1.92 X2.56
|
6.4X8.6
～0.96X1.28
|
4.3X5.7
～0.64X0.85
|
3.2X4.27
～0.48X0.64
|
|
工作距离(mm)
|
117
|
|
1X
|
光学放大倍率
|
0.225X～1.5X
|
0.375X～2.
5X
|
0.75X～5X
|
1.125X～7.5X
|
1.5X～10X
|
|
视场范围(mm)
|
16X21.3
～2.4X3.2
|
9.6X12.8
～1.44X1.92
|
4.8X6.4
～0.72X0.96
|
3.2X4.27
～0.48X0.64
|
2.4X3.2
～036X0.48
|
|
工作距离(mm)
|
82
|
|
1.5X
|
光学放大倍率
|
0.34X～2.25X
|
0.5625X～3.75X
|
1.125X～7.5X
|
1.6875X～11.25X
|
2.25X～15X
|
|
视场范围(mm)
|
10.6X14.1
～1.6X2.13
|
6.4X8.53
～0.96X1.28
|
3.2X4.27
～0.48X0.64
|
2.13X2.84
～0.32X0.43
|
1.6X2.13
～0.24X0.32
|
|
工作距离(mm)
|
54
|
|
2X
|
光学放大倍率
|
0.45X～3X
|
0.75X～5X
|
1.5X～10X
|
2.25X～15X
|
3X～20X
|
|
视场范围(mm)
|
8X10.7
～1.2X1.6
|
4.8X6.4
～0.72X0.96
|
2.4X3.2
～0.36X0.48
|
1.6X2.1
～0.24X0.32
|
1.2X1.6
～0.18X0.24
|
|
工作距离(mm)
|
35
|
|
5X
|
光学放大倍率
|
1.125X～7.5X
|
1.875X～12.5X
|
3.75X～25X
|
5.625X～37.5X
|
7.5X～50X
|
|
视场范围(mm)
|
3.2X4.27
～0.48X0.64
|
1.92X2.56
～0.288X0.384
|
0.96X1.28
～0.144X0.192
|
0.64X0.85
～0.096X0.128
|
0.48X0.64
～0.072X0.096
|
|
工作距离(mm)
|
10.1
|
|
变倍主体连续变倍范围0.75X～5X
|
注：光学放大倍率、视场范围是以1/3"CCD摄像头、14"监视器计算。

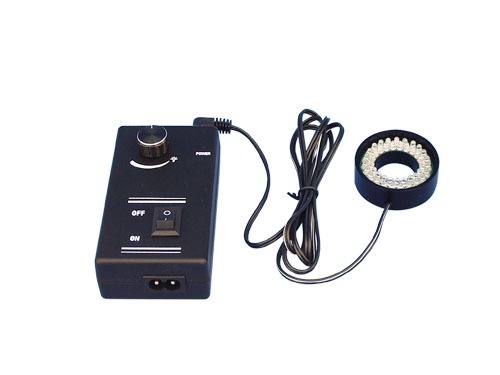

型号名称： 可调光LED直接环形光源
说明：由调光电源和白光环形LED灯组成，
连接尺寸为: Φ25mm,
采用电流控制技术确保LED长寿命。
与MDSH0850系列高分辨率连续变倍单筒视频显微系统配合使用，主要应用于底基及印刷板的定位，晶片部件检查；液晶校正，塑料容器检查；标签，管脚，集成电路印字检查及类似用途。
